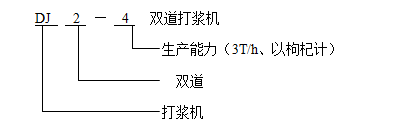

一、產品型號、名稱

二、用途及適用范圍

★ 本機適用于核果類（芒果、桃、杏）、漿果類（獼猴桃、草莓、）、及預煮軟化后的仁果類（蘋果、梨）等水果的去核及打漿分離

★ 特點：1、漿渣自動分離；

         2、既可組合在生產線上、又可單機生產；

         3、與物料接觸部分均以優質不銹鋼制作，符合食品衛

生。

三、主要結構及工作原理

★本機適用于漿果、仁果類果蔬的打漿。其特點：漿汁、渣（皮、籽、果仁）自動分離；既能組合在生產線上進行流水作業，又能作單機生產。所有與物料接觸的地方，均已304不銹鋼和優質食用橡膠制造，耐腐蝕性能好，不會污染物料，保證食品衛生。本機只要變換不同規格的篩網及調整刮板的導程角等，即可改變不同的打漿速度，獲得滿意的效果。本機具有操作簡便，方便清洗，安全衛生，可連續加料，適用范圍廣等優點，是果蔬加工的理想設備。

★DJ2-4型打漿機，頭道篩網直徑為605*995，二道：

350*700.

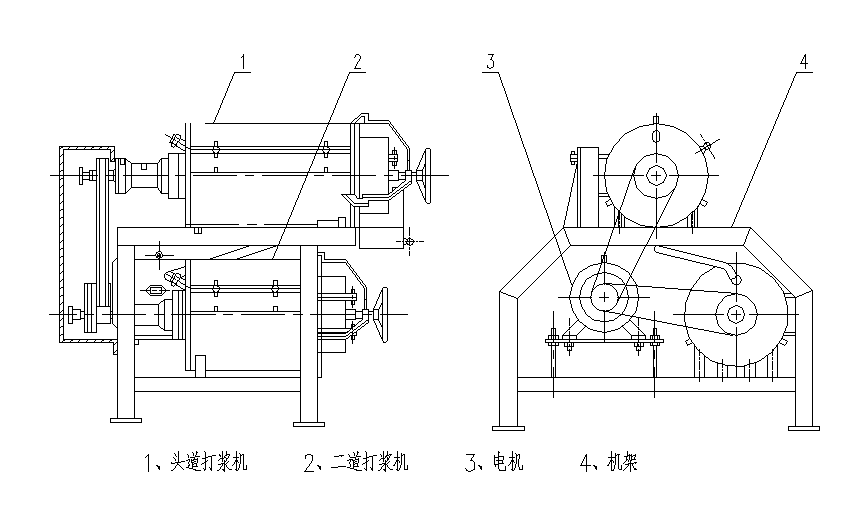

★ 主要結構：傳動系統、軸承座、套軸、筒后蓋、擋漿盤、筒身、花鍵軸、篩網、刮板（或打漿棒）、筒前蓋、機架等

★ 工作原理：

漿果類

電機通過三角帶傳動，使安裝在花鍵軸上的刮板高速旋轉，當經過破碎的水果通過進料口進入機內時，擋漿盤將物料均勻排發到刮板和篩網之間，由于刮板的回轉作用和導程角的存在，使物料沿著園筒向出口端移動，移動的軌跡呈螺旋狀，物料就在刮板和篩網之間移動過程中受離心力的作用而被擦碎，汁液和肉質（已成漿狀）從篩孔通過進入下道工序（雙道打漿機為聯動重復上列過程），皮和籽等則從出渣斗排出，從而達到自動分離的目的。只要變換不同規格的篩網以及調整刮板導程角的大小，可改變不同的打漿速度，獲滿意的效果。

四、操作使用與注意事項

★ 開車前首先檢查轉子部件各零件間的連接是否牢固可靠、電機轉向與標牌是否一致，再向兩端軸承加進20號機械油，順時針轉動手輪，鎖緊筒前蓋，方可開車；然后均勻加進物料切勿沖擊。視出渣出漿具體情況，適當調整刮板的螺旋角及刮板與篩網的間隙，使渣的含汁量達到工藝要求。停車：逆時針轉動手輪，電機停止轉動后，拉去總閘。

★ 當轉子未停止轉動時，切勿打開筒前蓋。

★ 每班工作后，必須清洗保養一次，以防止物料在機內發酵變質及潤滑部分失油。清洗時，打開筒前蓋，擰下花鍵一端的拉緊螺釘，即可方便的抽出轉子部件，篩網可直接取出。

★ 供選用的篩網孔徑有Φ0.5、0.8、1.0、1.2、1.6等規格。
