一、概述

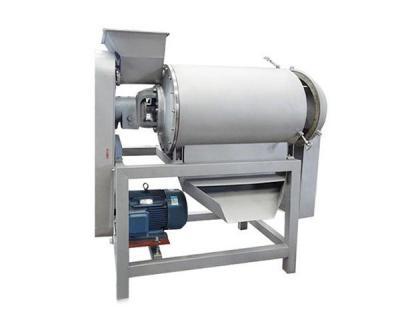

西紅柿破碎打漿機為我公司引進設計的具有目前先進水平的果蔬破碎機械，具有結構新穎緊湊、節能、生產能力大、適用范圍廣等優點。該機除傳動部位之外，全部采用 不銹鋼制成，既可單機使用，又方便聯線。
二、工作原理
該機由機架、傳動罩、軸承座、機身、進料斗、定子、轉子、刀片、大側蓋、出料斗、鉸鏈、電機罩等部件組成。適用于蘋果、梨、西紅柿、根類等果蔬破碎（核果類除外）。工作時電機帶動主軸旋轉。由前道工序升運上來的物料落入進料斗中，物料進入機身后由于轉子上的筋板帶動物料高速旋轉，定子上的刀排將物料進行破碎（刀排可兩面使用），此時物料一般粒度在4-8mm左右（可根據刀排的齒距、定子的槽寬及轉速而定），破碎后的物料從定子上的腰形孔中落入至出料口。
三、主要技術參數
|
型號
|
生產能力T/H
|
配用功率（KW）
|
外形尺寸
|
|
CPS-25
|
25
|
22
|
1800×980×2320
|
|
CPS-10
|
10
|
11
|
1300×830×2070
|
|
CPS-5
|
5
|
5.5
|
1250×800×1920
|
|
CPS-2.5
|
2.5
|
3
|
950×660×1640
|
以上技術參數根據不同的原料特征和工藝要求而定。
四、安裝、調整、使用、操作
1、緊定好整機上各部螺栓。
2、整機校正墊平，清洗整機內外，保持潔凈。
3、檢查大側蓋上的螺栓是否松動。
4、各潤滑部分要求潤滑良好，加進規定標號的潤滑油。
5、手動空轉確認靈活無異物。
6、以上情況確認無誤后，方可接通電源試機。
7、試運行幾次，每次不超過20分鐘，切斷電源，按上列要求重新檢查，確認無誤后，方可加料試運行。
8、嚴禁石塊、螺釘、工具掉進破碎機。
9、工作結束清洗時，切斷電源，開蓋清理，用洗潔精時或消毒殺菌劑洗潔后安裝原處。
10、每運行100小時，加注潤滑劑一次，要給量適當，發現潤滑脂很臟，變色變質，應立即查找原因。
11、經常檢查電機是否過載發熱，發現不良現象，必須與維修人員聯系修理。
12、經常保持整機內外潔凈。
13、軸承正常使用溫度小于75oC
